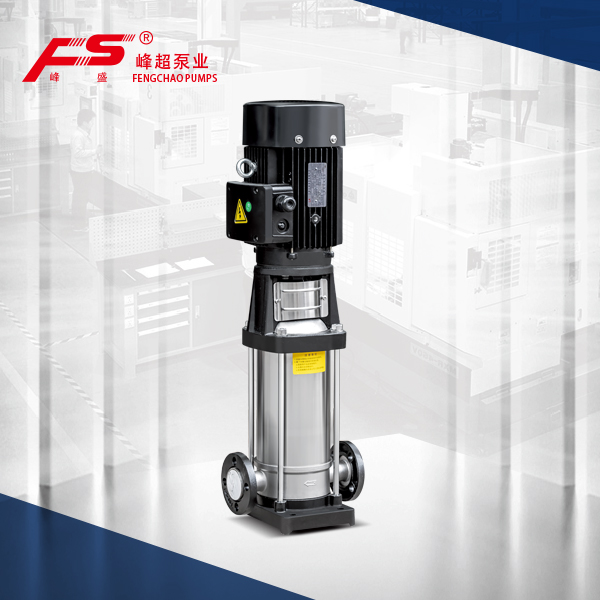

輕型立式多級離心泵

性能范圍

流量范圍 [m3/h]	Q=1~240m3/h
揚程 [m]	H=6~400m
電機功率 [kW]	N=0.37kW~110kW
水泵效率 [%]	η=32%~75%
液體溫度 [℃]	-15℃~+120℃
進出口聯接圓法蘭規格	DN25~DN150

產品范圍

說明

QDL2

QDL4

QDL8

QDL12

QDL16

QDL20

QDL30

QDL42

QDL60

QDL90

QDL120

QDL150

QDL200

頻率

50HZ

額定流量[m3/h]

2

4

8

12

16

20

30

42

60

90

120

150

200

流量范圍 [m3/h]

1~3.6

1.8~7

5~11

8~16

8~22

12~28

22~40

30~54

45~75

72~108

60~150

80~180

100~240

最大壓力[bar]

21

24

23

24

25

26

24

18

電機功率[kW]

0.37~4

0.75~7.5

0.75~11

1.1~15

1.1~18.5

2.2~30

3~37

4~45

11~55

11~75

18.5~110

溫度范圍[℃]

-15℃~+120℃

類型

QDL

●

QDLF

●

進出口口徑：

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

應用

QDL/QDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，QDL適用于無腐蝕性液體，QDLF適用于輕度腐蝕性液體。

運行條件

稀薄，干凈，不含固體顆粒和纖維的非易爆液體。

如需輸送揮發性易爆液體，需配備防爆電機。

如需輸送粘度比重較高的油類液體，選泵型號需加大，配備電機功率需加大。

電機

如用戶不作要求，本廠提供水泵的電源要求均為380V、50HZ。但根據用戶要求，可提供特殊規格、特殊頻率（50HZ、60HZ）、特殊電壓（110V~660V）的電源用泵，亦可配備防爆電機，防潮、防濕電機。

最大環境溫度與海拔

當泵在環境溫度大于40℃或海拔大于1000m時運行，由于空氣密度低冷卻效果差，電機輸出功率P2會有一定降低。泵在上述情況下運行電機功率需配大。

型號含義

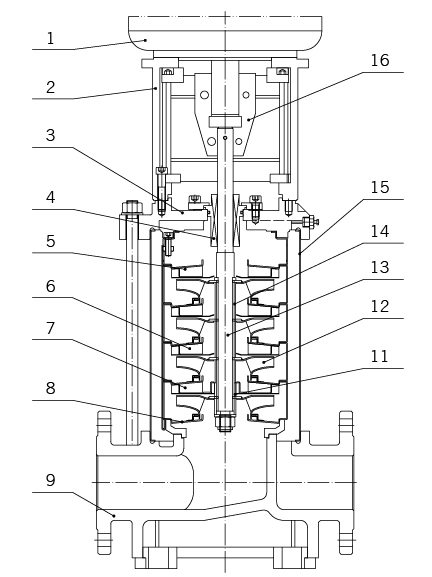

截面圖/QDL,QDLF60

材料/QDLF60

序號	名稱	材料
1	電動機
2	電機座	鑄鐵
4	機械密封
5	出口導流器	不銹鋼
6	普通導流器	不銹鋼
7	帶軸承導流器	不銹鋼
8	底部導流器	不銹鋼
11	軸承內圈	碳化鎢
12	葉輪	不銹鋼
13	泵軸	不銹鋼
14	級間套	不銹鋼
15	外圓筒	不銹鋼
16	聯軸器	碳鋼
QDLF
3	泵蓋	不銹鋼
9	進出水段	不銹鋼
QDL
3	泵蓋	鑄鐵
9	進出水段	鑄鐵
10	底座	鑄鐵

性能曲線

性能表

型號	配用電機 (kw)	流量 Q(m3/h)	45	50	55	60	65	70	75
QDL60-10	4	揚程 H(m)	20.5	19.5	19	17	16.3	14.5	12
QDL60-20	11		41	39	37	34	33	29	24
QDL60-30	15		61.5	58.5	56	51	49	43.5	36
QDL60-40	18.5		82	78	74	68	65	58	48
QDL60-50	22		103	97.5	93	85	82	72.5	60
QDL60-60	30		123	117	111	102	98	87	72
QDL60-70	30		144	136.5	130	119	114	104.5	84
QDL60-80	37		164	156	148	136	131	116	96
QDL60-90	37		185	175.5	167	153	147	130.5	108
QDL60-100	45		205	195	185	170	163	145	120

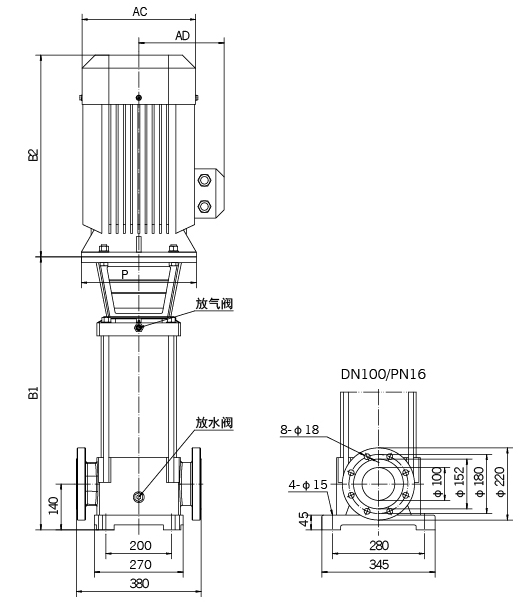

安裝圖

尺寸和重量

型號	尺寸					重量
型號	B1	B2	B1+B2	P/AC	AD	重量
QDL42-20	606	390	996	275	210	132
QDL42-30	765	505	1270	350	255	185
QDL42-40	819	505	1324	350	255	188
QDL42-50	873	505	1378	350	255	204
QDL42-60	927	560	1487	350	260	220
QDL42-70	981	590	1571	380	280	263
QDL42-80	1035	660	1695	420	305	316
QDL42-90	1089	660	1749	420	305	319
QDL42-100	1143	660	1803	420	305	322
QDL42-110	1197	660	1857	420	305	345
QDL42-120	1251	660	1911	420	305	348
