樓宇增壓供水行業

CDMF輕型立式多級離心泵

性能范圍

流量范圍 [m3/h]	Q=1~240m3/h
揚程 [m]	H=6~400m
電機功率 [kW]	N=0.37kW~110kW
水泵效率 [%]	η=32%~75%
液體溫度 [℃]	-15℃~+120℃
進出口聯接圓法蘭規格	DN25~DN150

產品范圍

說明

QDL2

QDL4

QDL8

QDL12

QDL16

QDL20

QDL30

QDL42

QDL60

QDL90

QDL120

QDL150

QDL200

頻率

50HZ

額定流量[m3/h]

2

4

8

12

16

20

30

42

60

90

120

150

200

流量范圍 [m3/h]

1~3.6

1.8~7

5~11

8~16

8~22

12~28

22~40

30~54

45~75

72~108

60~150

80~180

100~240

最大壓力[bar]

21

24

23

24

25

26

24

18

電機功率[kW]

0.37~4

0.75~7.5

0.75~11

1.1~15

1.1~18.5

2.2~30

3~37

4~45

11~55

11~75

18.5~110

溫度范圍[℃]

-15℃~+120℃

類型

QDL

●

QDLF

●

進出口口徑：

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

應用

QDL/QDLF輕型立式多級離心泵是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，多級離心泵適應于不同溫度、流量和壓力范圍，QDL適用于無腐蝕性液體，QDLF適用于輕度腐蝕性液體。CDMF輕型立式多級離心泵可運用在樓宇增壓供水行業、工業設備增壓配套行業。立式多級離心泵型號齊全,應用廣泛,使用壽命長,效率高等等特點。

運行條件

稀薄，干凈，不含固體顆粒和纖維的非易爆液體。

如需輸送揮發性易爆液體，需配備防爆電機。

如需輸送粘度比重較高的油類液體，選泵型號需加大，配備電機功率需加大。

電機

如用戶不作要求，本廠提供水泵的電源要求均為380V、50HZ。但根據用戶要求，可提供特殊規格、特殊頻率（50HZ、60HZ）、特殊電壓（110V~660V）的電源用泵，亦可配備防爆電機，防潮、防濕電機。

最大環境溫度與海拔

當泵在環境溫度大于40℃或海拔大于1000m時運行，由于空氣密度低冷卻效果差，電機輸出功率P2會有一定降低。泵在上述情況下運行電機功率需配大。

型號含義

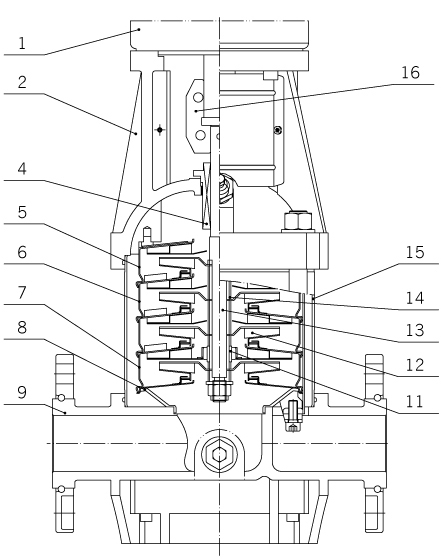

截面圖/QDL,QDLF12

材料/QDLF12

序號	名稱	材料
1	電動機
2	電機座	鑄鐵
4	機械密封
5	出口導流器	不銹鋼
6	普通導流器	不銹鋼
7	帶軸承導流器	不銹鋼
8	底部導流器	不銹鋼
11	軸承內圈	碳化鎢
12	葉輪	不銹鋼
13	泵軸	不銹鋼
14	級間套	不銹鋼
15	外圓筒	不銹鋼
16	聯軸器	碳鋼
QDLF
3	泵蓋	不銹鋼
9	進出水段	不銹鋼
10	底座	鑄鐵
QDL
9	進出水段	鑄鐵

性能曲線

性能表

型號	配用電機 (kw)	流量 Q(m3/h)	8	9	10	11	12	13	14	15	16
QDL12-20	1.5	揚程 H(m)	23	22.5	22	21	20	18.5	17	15.5	14
QDL12-30	2.2		35	34	33	31.5	30	28	26	23.5	21
QDL12-40	3		46	45	44	42	40	37	34	31	28
QDL12-50	3		58	56.5	55	52.5	50	46.5	43	39	35
QDL12-60	4		70	68	66	63	60	56	52	47	42
QDL12-70	5.5		82	79.5	77	73.5	70	65.5	61	55	49
QDL12-80	5.5		94	91	88	84	80	75	70	63	56
QDL12-90	5.5		106	103	100	95.5	91	85	79	71.5	64
QDL12-100	7.5		118	114.5	111	106	101	94.5	88	80	72
QDL12-110	7.5		129.5	125.5	122	116.5	111	104	97	88	79
QDL12-120	7.5		141	137	133	127	121	113.5	106	96	86
QDL12-130	11		153	148.5	144	137.5	131	123	115	104	93
QDL12-140	11		165	160	155	148	141	132.5	124	112	100
QDL12-150	11		177	171.5	166.5	159	152	142	133	120	108
QDL12-160	11		189	183.5	178	170	162	152	142	128	115
QDL12-170	11		201	195.5	190	181	173	161.5	151	136.5	123
QDL12-180	11		213	207.5	202	192.5	183	171.5	160	145	130

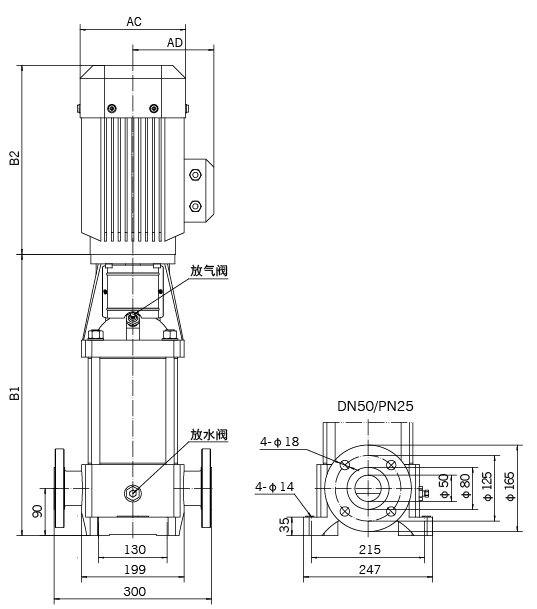

安裝圖

尺寸和重量

型號	尺寸					重量
型號	B1	B2	B1+B2	AC	AD	重量
QDL12-20	370	290	660	195	155	40
QDL12-30	401	290	691	195	155	46
QDL12-40	442	320	762	215	180	53
QDL12-50	474	320	794	215	180	55
QDL12-60	505	350	855	240	190	63
QDL12-70	556	390	946	275	210	74
QDL12-80	588	390	978	275	210	76
QDL12-90	619	390	1009	275	210	78
QDL12-100	650	390	1040	275	210	88
QDL12-110	681	390	1071	275	210	90
QDL12-120	713	390	1103	275	210	92
QDL12-130	832	505	1337	330	255	94
QDL12-140	863	505	1368	330	255	160
QDL12-150	895	505	1400	330	255	162
QDL12-160	926	505	1431	330	255	164
QDL12-170	957	505	1462	330	255	166
QDL12-180	988	505	1493	330	255	168
