1、拆卸前準備

拆卸前要先仔細檢查設備，根據設備要求和具體情況把需要的工具放在指定的油盤中準備好。單獨準備另一個油盤用來放較小的零件，如螺母等，注意不要把零件放在裝工具的油盤里。

2、拆卸過程

其一部分∶整體拆卸

1、用固定扳手將出水端法蘭螺絲擰下，卸下短管，將螺母與螺桿套好后放在準備好的零件油盤中。羅茨泵

2、用同上的方法拆卸進水端的法蘭螺絲，清理法蘭上的墊子，可以用涯子輕輕敲打，再用鋸條清理十凈。

3、用固定扳手將聯軸器的螺絲卸下，螺絲與螺母套在一起放進油盤（螺桿上有4個膠圈，1個鐵圈，1價簧墊），拆卸時不得野蠻拆卸，以避免對聯軸器造成損害

4、用固定扳手拆除水泵地腳螺絲，并將螺母與固定臺上的全屬墊片一起放入零件油盤中，將水泵抬出來倒置放水，然后把水泵抬到工作臺上。建議抬泵前先將平衡管拆下，以免抬的過程中將平衡管損壞。拆卸時應嚴格保護零件的制造精度不受損傷：拆卸穿桿的同時應將各中段用墊墊起， 以免各中段止口松動下沉將軸壓彎注意亊項：

A、將泵殼內的液體放掉；

B、如果軸承部件是稀油潤滑時應將潤滑油放掉；

C、拆去妨礙拆卸的附屬管路，如平衡管、水封水管等管路和引線，

拆卸順序：

泵的拆卸步驟（所有拆下的部件要按順序依次放置）

1、用扳手將聯軸器的固定螺絲擰下，再用三角拉力器將聯軸器拉出，將聯軸器的鍵取下來放入零件油盤中，將聯軸器取下來放在木板上。

2、用固定扳手將進/出水端的軸承端蓋拆下，把螺桿放入油盤中，將軸承端蓋放在木板上。

3、把聯軸器臨時裝上，以防止擰下壓緊螺母的時候軸和螺母一起轉動，用兩種專用固定扳手將進水端與出水端的壓緊螺母拆下(進水端順時針，出水端讀時針方向），把拆下的壓緊螺母放入油盤中，再把聯軸器卸下。

4、用扳手將軸承座的螺絲卸下，再用平行拉力器將軸承座拉下來，按照順序放在木板上，將拆下的螺母放在零件油盤中。禁止用力過猛，以免設備損壞。

5、將進水端與出水端的擋水環取下放入零件油盤中。

6、用扳手?jǐn)Q下填料壓蓋的螺絲放入油盤中，將進水端與出水端的填料壓蓋取下，并按照順序放在木板上。

7、用鐵鉤將進水端與出水端的填料掏十凈，將進水端的水封環掏出放入油盤中。羅茨泵

8、將工具油盤中的螺絲擰在平衡室端蓋上，用平行拉力器將平衡室端蓋拉下來放在木板上，并將用到的螺絲卸下來放在工具油盤中。

9、臨時裝上聯軸器，用專用扳手將壓緊軸套拆下，放入油盤中。

10、將軸向外輕輕拽一下，取下平衡盤按順序放在木板上。

11、用扳手卸下拉緊螺栓并將螺母套好，放在木板上。

12、按順序依次取下出水段、葉輪、鍵、中段．.“按順序放在木板上，鍵放入零件油盤中。

13、從進水段取下軸，將定位軸套從軸上取下放入油盤中，將軸放在鐵架的V型鐵上，進水段放在木板上。

（三）檢查清理和安裝前準備

1、將所有拆卸下來的零件進行檢查，看是否缺少、是否有損壞或裂縫，有損壞的要進行修復，缺少和不能繼續使用的零部件必須更換，且要保證零件的型號與原來的型號一致，可以和其他零件配合使用。

2、將拆下來的所有零件進行滔洗，用抹布擦十凈，有銹蝕的用鋸條或砂紙去除。

3、浸入式離心泵在安裝之前需要用特制的紙做墊子。首先用粉筆涂在中段的邊緣上，將裁剪好的紙塊放在上面用力壓，使粉筆灰的比記留在紙上，注意保證紙不要發生移動。按照紙上的形狀按先內后外的順序進行裁剪，剪好后要放在中段另一面進行檢查，以剛好放進去為合格，否則要進行修剪或者事剪。用同樣的方法做4個中段的墊子。

4、再誦過測量平衡室端蓋直徑做1個平衡室端蓋的墊子，測量軸承端蓋直徑做2個軸承端蓋的墊子，并將3個墊子打孔。

5、此外還要用石棉紙做4個法蘭接口用的墊子,做時要留一個尾巴 ,為了安裝的時候調整位置。

(四)泵體安裝(立式裝法)

1、將進水段放在三角架上,通過墊東西來調整至水平。

2、將定位軸套從軸的出水一端套進去 ,反向擰緊,軸套端面與軸上螺紋的終端對齊。

3、將裝有定位軸套的軸放入進水段,軸底部用木塊墊好,注意保證整個安裝過程中軸是豎直的。

4、裝鍵,安裝其一級葉輪,調整墊軸木塊高度使葉輪蓋板與中段的面在同一平面上,然后在進水段上安放已經1子的墊子,必要時墊子可用涂黃油的方法定位,再把中段裝好。按照此方法裝好其他鍵、葉輪、中間段.羅茨泵

5、裝出水段,在后一級中段放好墊子,將出水段裝上。

6、為了防止軸下滑,將平衡盤臨時裝上。注意不要擰得太緊。

7、將拉緊螺栓裝好

8、把水泵放在工作臺.上,抬起來墩一下,注意要輕,使水泵四腳平衡,然后把拉緊螺母擰緊(出水端部分)。

9、將壓緊軸套裝上，可用聯軸器固定軸防止轉動。

10、將平衡室端蓋加墊子后裝上。

11、裝出水端填料壓蓋,不要用螺絲擰緊。

12.將出水端的擋水環裝在軸套上。

13、裝出水端軸承座(承),注意方向， 油孔要朝上,滴水孔朝下。

14、用專用扳手裝出水端壓緊螺母,臨時裝上聯軸器以防止擰緊時軸轉動。

15裝出水端軸承端蓋,加墊子(進水端部分)。

15、裝出水端軸承端蓋，加墊子(進水端部分)。

16、裝進水端水封環。羅茨泵

17.將填料壓蓋裝上,不要用螺絲擰緊。

18、裝進水端擋水環。

19、裝進水端軸承座(承) , 注意方向，油孔要朝上,滴水孔朝下。

20、用專用扳手裝進水端壓緊螺母,臨時裝上聯軸器防止軸轉動,然后把聯軸器卸下來。

21、裝進水端軸承端蓋,加墊子。

22、先把鍵裝好,再把聯軸器裝上,若裝不進去,不要用涯子等敲擊,要卸下來檢查接觸面是否光滑或發生變形,若有，要修整后再次裝 上,必要時用銅棒輕輕敲打適當位置,裝到位后將固定螺絲擰緊。

23、裝填料；首先填料的長度要根據軸套周長截取合適,以免短了漏氣、長了影響安裝,填料接頭要斜切45° ,裝時用起子從一頭開始逐漸往里塞，且接頭要恰好吻合 ,兩條填料接口錯開90°或180°。注意現在不要裝的太多,以免太多太緊影響聯軸器找中心。

    江蘇峰超泵業有限公司（以下簡稱峰超泵業）創建于2000年，是集科研、生產、銷售于一體的不銹鋼多級泵專業生產廠家。公司創建二十年來，產品不斷優化，推陳出新，具有進口的品質，國產的價格。

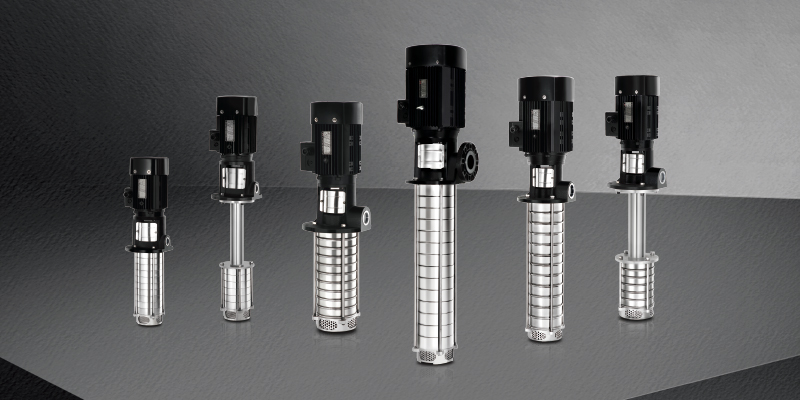

    江蘇峰超泵業公司主導產品QDL，QDLF系列輕型不銹鋼立式多級離心泵，QDYA,QLYA,QDYN系列浸入式多級離心泵/機床專用冷卻泵/機床專用液下泵，QDYG系列浸入式變頻高壓泵，QDYB2,QDYB4系列中小型機床專用冷卻泵/浸入式不銹鋼多級泵，智能供水設備系列等產品。主要性能指標已達到國內高水平。不銹鋼浸入式多級離心泵適用于各類機床冷卻系統、工業清洗系統、過濾系統、潤滑液輸送系統，為全國各大機床廠家、各類機械工業制造廠家長期配套使用。如果您有此方面的需求，可以聯系我們的客服電話0512-58651188
